태양열 계간축열식

계간축열 시스템

일정규모 이상의 공간에 분산 또는 집중 설치된 태양열집열기를 하나의 시스템으로 묶어서 계간축열조라는 대용량의 장기 축열시스템과 연계시켜 집열된 태양열을 중앙에서 축열 및 공급하는 일련의 중앙열공급 방식의 시스템.

일반적으로 열부하가 적은 봄부터 가을(비난방기)에 이르기까지 남는 태양열을 저장하였다가 부족할때(난방기) 사용 적게는 소규모 단지(건물) 및 대용량 시설에서부터 크게는 지역난방 공급함으로써 다양한 적용이 가능.

ATES(대수층 방식)
TTES(탱크방식)
PTES(피트방식)
BTES(보어홀 방식)

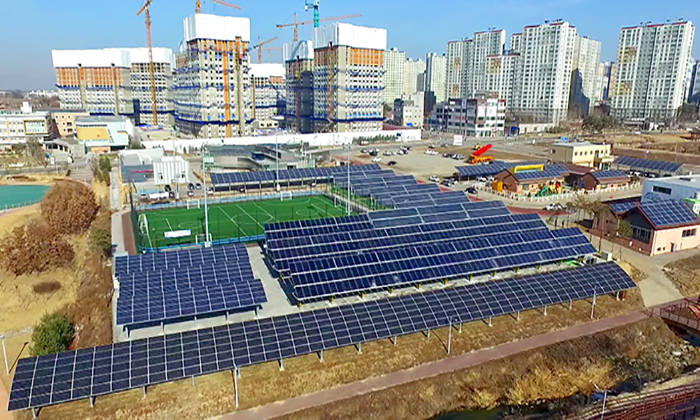

진천 친환경 에너지타운 계간축열 시스템 설치공사
「진천 친환경에너지타운」 태양열이용 계간축열시설
- 추진기관 : 미래창조과학부, 진천군청, 한국에너지기술연구원, ㈜에스앤지에너지
- 시설용도 : 석장어린이집, 보건소, 도서관, 청소년문화의집, 석장고 난방 및 온수공급
- 시설용량 : 태양열집열기 : 1,600㎡ / 계간축열조 용량 : 4,000톤

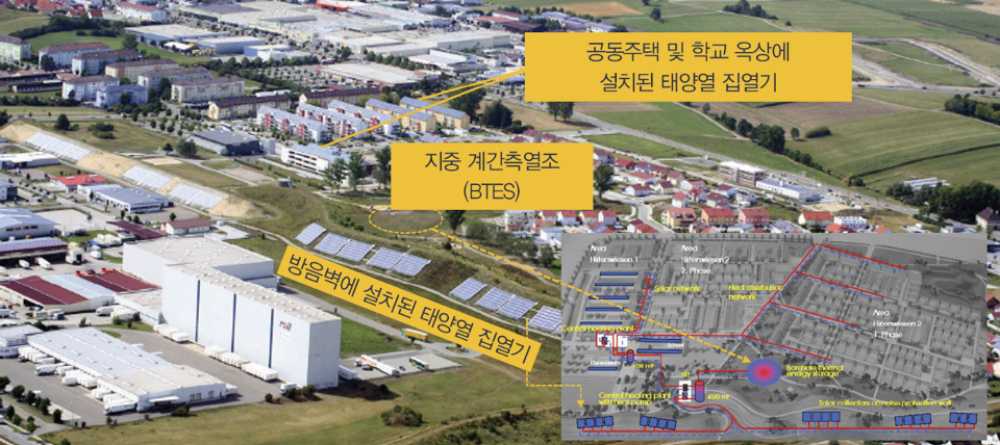

독일 크라일스하임(Crailsheim) 지역에서는 태양열을 이용하여 260세대 규모의 공동주택과 학교, 체육관에 지역난방을 공급하고 있다. 주요설비는 평판형 태양열 집열기가 7,300㎡(방음벽 5,300㎡, 건물 지붕 1,500㎡, 기타 500㎡) 규모이고, 580t의 단기축열조, 37,500㎡ 규모이 지중 계간축열조 및 530kW급 열펌프 시스템이 설치되어 있다. 지중 계간축열조는 지중에 55m 깊이로 80개의 유튜브 배관을 설치하였고, 이는 20,000t의 물과 맞먹는 축열량을 갖는다. 태양열 의존율(solar fraction)은 설계값 기준으로 50% 수준이며, 열 공급 단가는 19 Euro-Cent/kWh이다.

독일 크라일스하임 지역 전경 및 태양열 지역난방플랜트 구성도(Solites, 2018)
